Stage6 R/T 70cc High End Racing Cylinder för AM6
Den välkända 70cc high-end racingcylindern från Stage6 R/T har slagit rekord, säkrat otaliga segrar och vunnit många priser. Från och med idag är 70cc-kraftverket från Stage6 R/T Racing tuningexperter äntligen också tillgängligt för Minarelli AM6-motorer.

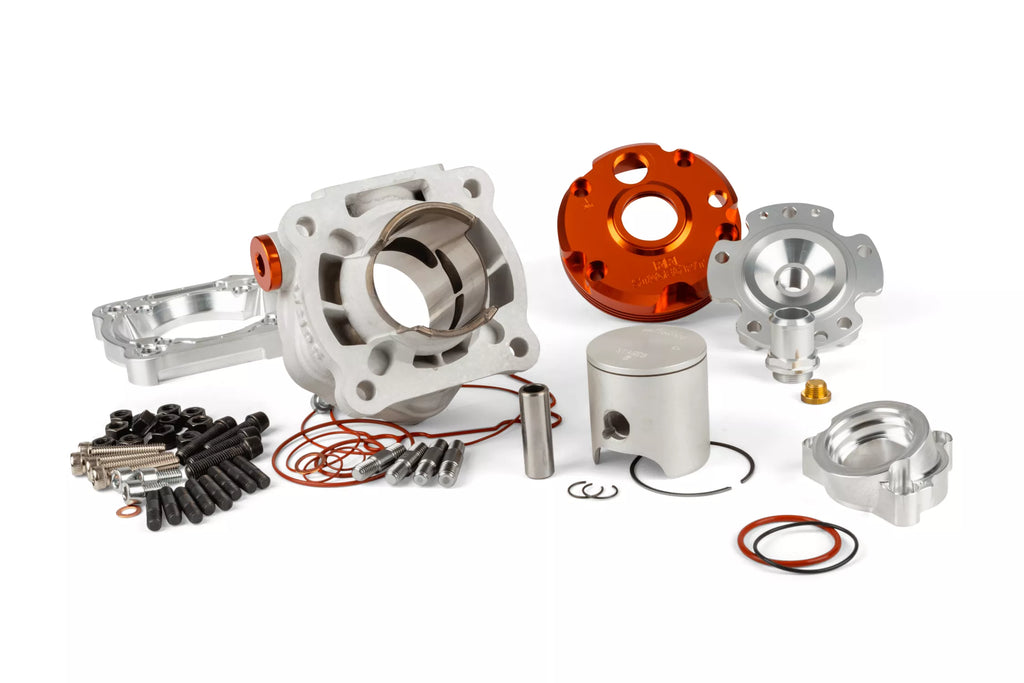

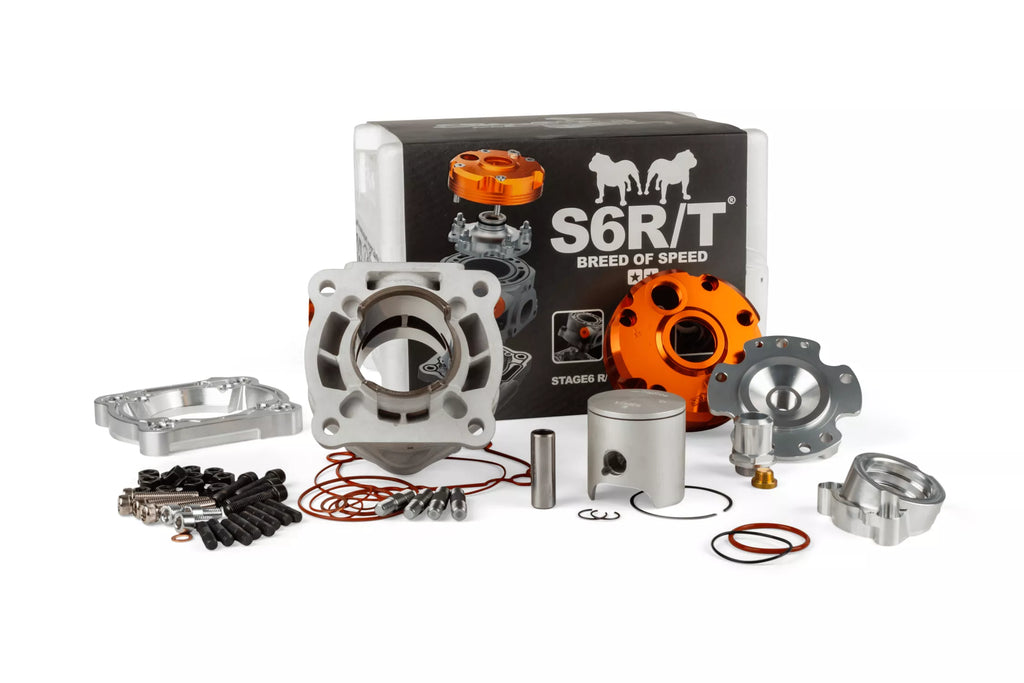

Satsen består av:
- Aluminiumcylinder med 47,6 mm hål, med 6 överföringsportar och överbryggt avgas

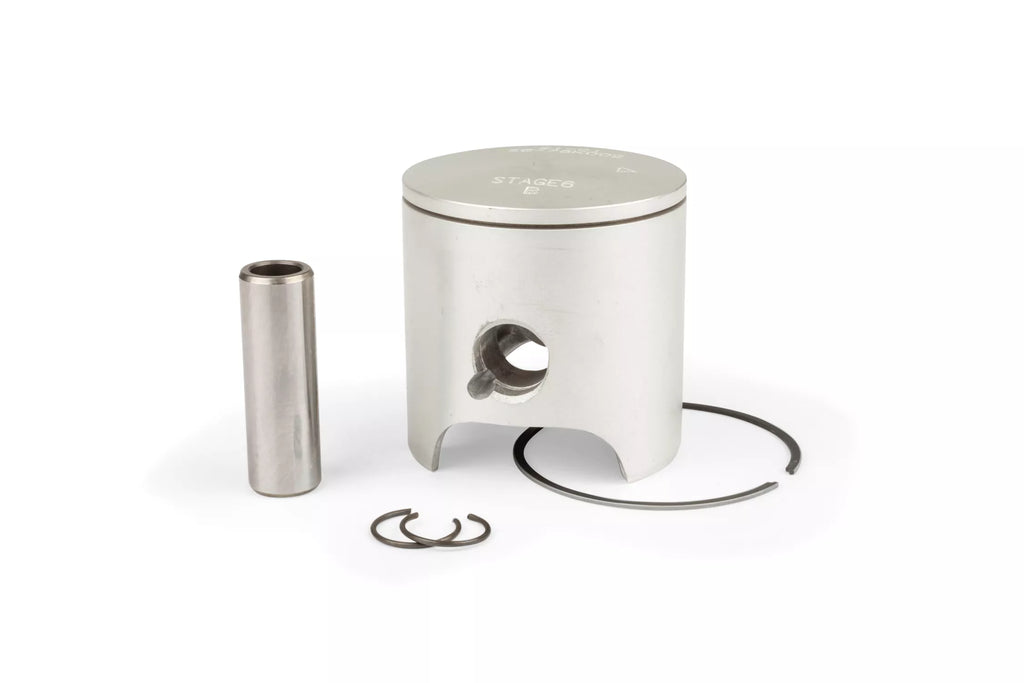

- Högkvalitativ kolv (12mm kolvstift) med högpresterande kolvring

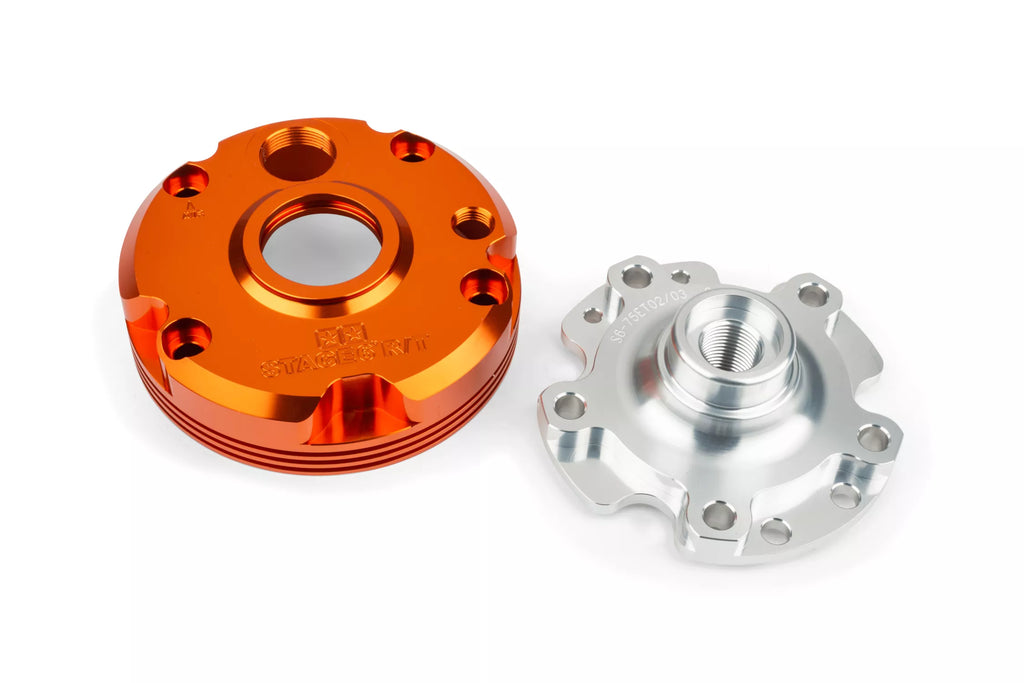

- Högkompressionscylinderhuvud, modulär, löstagbar förbränningskammare (orange anodiserad)
- R/T-distanshållare/adapterplatta med banbrytande monteringsdesign

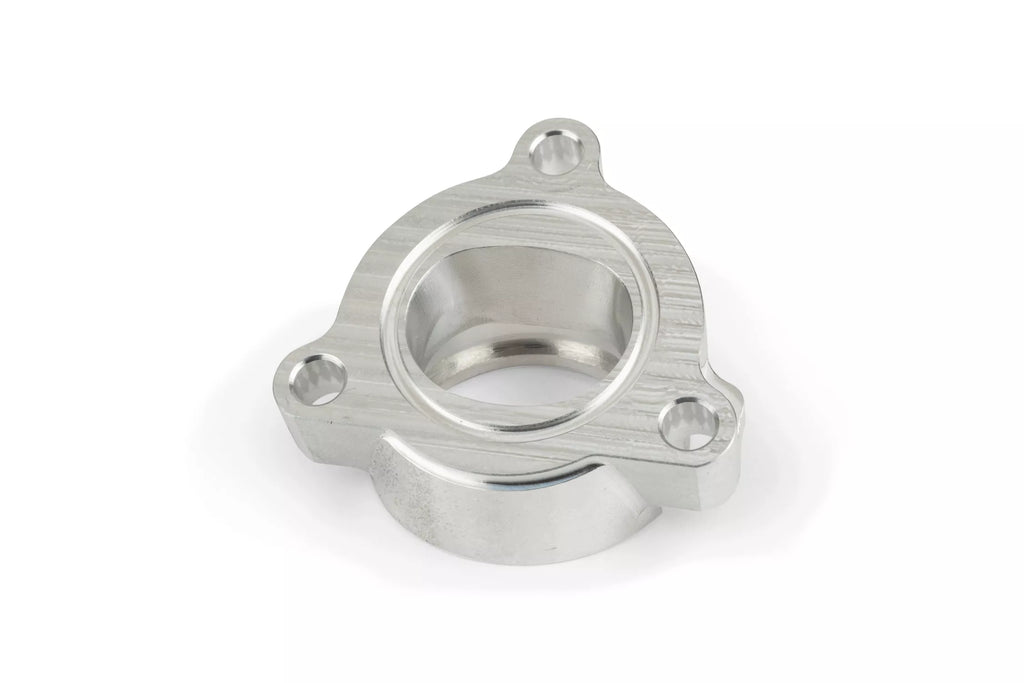

- CNC-bearbetad avgasadapter

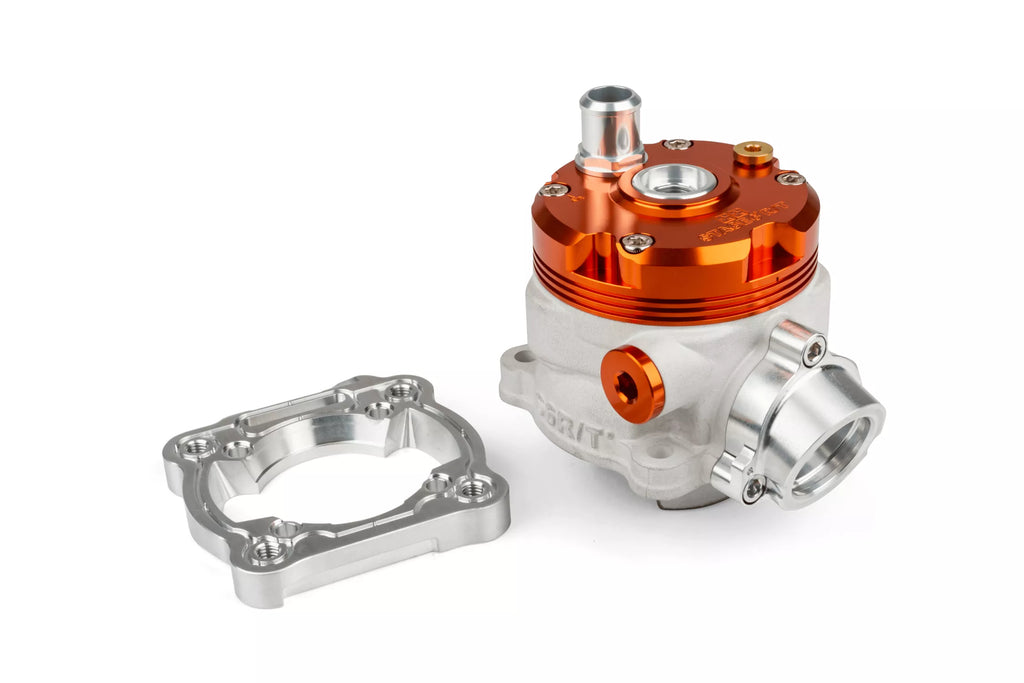

Innovativ montering
Den verkligt banbrytande egenskapen hos denna cylindersats är att det är den nya installationsdesignen med cylinderdistans /adapterplatta. Den CNC-frästa adapterplattan bultar till vevhuset, cylindern monteras via externa bultar så att det inte finns några bultar som skär genom cylindern. Denna nya design öppnar upp för alla typer av alternativ för tuners att modifiera och optimera sin motor (porting) utan att vara föremål för de vanliga begränsningarna. En Viton O-ringstätning mellan adapterplatta och cylinder gör framtida tätningsprocesser onödiga vid till exempel byte av kolvar.
High-end racingprestanda
När det gäller prestanda är denna cylinder ett top-of-the-line racingkit - 24 hk är genomförbart om det kombineras med rätt avstämningskomponenter. Termik är utmärkt - förbränningskammarinsatsen är fastskruvad i cylindern vid fem punkter, varje bult kyls av sin egen kylficka. De kritiska områdena vid bultbultarna stabiliseras därmed och risken för kolvbeslag minimeras.
monteringsanvisningar
Cylindern kan monteras plug & play på alla motorhus som ursprungligen var utrustade med en cylindersats i aluminium. På nyare AM6-motorer med gjutjärnscylindrar måste du bearbeta fodralet för att ge plats åt cylinderbasen.
Här är de relevanta måtten på cylinderbasen:
- Diameter cylinderkjol: 56,7mm
- Längd cylinderkjol: 16mm
Du hittar detaljerade instruktioner med exakta specifikationer i installationsmanualen.
Rätt uppställning
Matchande avgas
70cc cylindern med medföljande avgasfläns tillåter installation av alla AM6 avgassystem med 32mm flänsdiameter tillgänglig på marknaden. Flänsen är utrustad med 2 O-ringar för att säkerställa 100% tätning, med en O-ring på cylindersidan och en O-ring på insidan mot avgaserna. För avgaser med 28mm diameter måste du använda en avgasreducerande hylsa 32mm till 28mm.
För maximal effektutveckling rekommenderar vi för närvarande följande Stage6-avgaser:
- S6-96188751 (lågt fäste)
- S6-9518805 (högt fäste)
andra Matchande komponenter
Stage6 R/T cylindern används med standard AM6 slaglängd (39mm) och vevstake (85mm). Vi rekommenderar användning av en hög prestanda racing vevaxel för Minarelli AM6.
Andra rekommendationer för att slutföra din installation:
