TOP PERFORMANCE CDI (OSTRYPT) - DUCATI

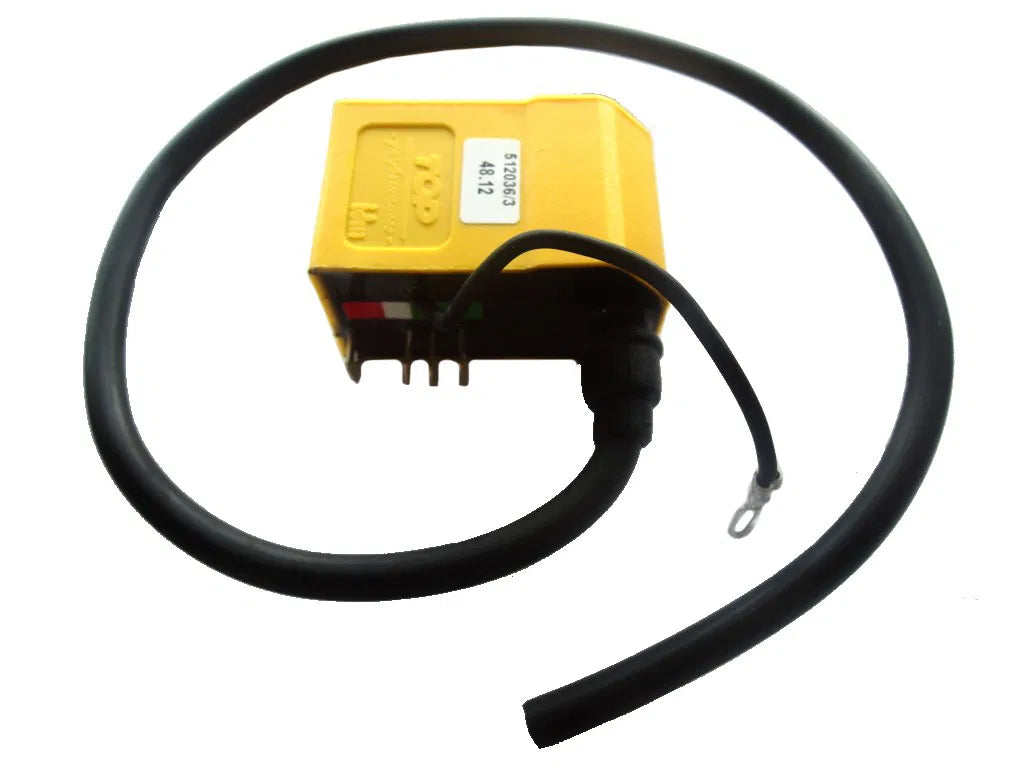

Denna CDI-box från Top Performances är anpassad för mopeder med Ducatitändning (ej ECU). Det är en ostrypt modell utan varvtalsbegränsning och med den avancerade funktionen "Power Control", utvecklad för att förbättra tändsystemets prestanda. Produkten håller hög kvalitet och är framtagen för att optimera tändningen för bästa möjliga effekt och driftsäkerhet.

Fördelar och funktioner

"Power Control" bidrar till en jämnare och mer exakt tändning genom att motverka förtändningsproblem. Resultatet blir ett effektivare tändsystem som förlänger livslängden på både tändstift och tändsystemet i stort. Ytterligare fördelar inkluderar lägre bränsleförbrukning och minskade utsläpp.

Kompatibilitet

Denna CDI-box är kompatibel med 6-växlade Minarelli AM6-motorer samt andra modeller med sexpolig Ducatitändning.

Installation

Installationen är enkel – byt ut original-CDI:n och anslut kablarna enligt färgmarkeringarna. Färgerna är desamma som på originalboxen, vilket gör anslutningen smidig:

• Röd kabel → Rött stift

• Vit kabel → Vitt stift

• Grön kabel → Grönt stift (bredvid det vita stiftet)

• Röd/vit kabel → Grönt stift närmast tändkabeln

Viktigt att notera:

• Produkten är avsedd för tävlingsbruk och får inte användas på allmän väg.

• Jordkabeln måste ha bra kontakt vid montering – annars kan boxen ta skada.

• Om mopeden har en originalmonterad varvräknare, kommer den inte att fungera med denna CDI-box.

Specifikt för CPI-crossmopeder:

På CPI-mopeder är kablarna kopplade annorlunda än standard, men det är fullt möjligt att använda denna CDI-box. Följ denna kopplingsanvisning:

Från original-CDI på CPI finns följande kablar:

• Svart

• Svart/Vit

• Svart/Röd

• Orange

• Röd/Vit

Kapa dessa kablar så att de kan anslutas till den nya CDI-boxen:

• Svart/Vit kabel → Yttersta gröna stiftet (används för stoppfunktionen)

• Svart/Röd kabel → Andra gröna stiftet (näst längst ut)

• Orange kabel → Vitt stift

• Röd/Vit kabel → Rött stift

Angående jordning:
Den svarta kabeln från original-CDI:n används inte – den nya CDI-boxen har en separat jordkabel (svart med kabelsko), som du ansluter direkt till jord.

Angående tändspolens originalkablar:
Originalkablarna från tändspolen (svart och orange) behöver inte anslutas till något. Du kan isolera dem och fästa mot ramen eller liknande.
